Система управления Грейдером TG63
| Тип системы | 3D |
| Источник позиционирования | GNSS |
Звоните нам по всем вопросам, связанным с этим товаром:
+38 (095) 873-67-32

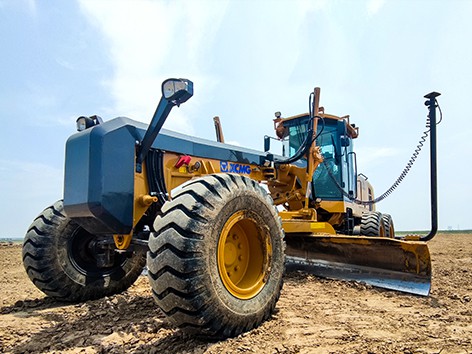

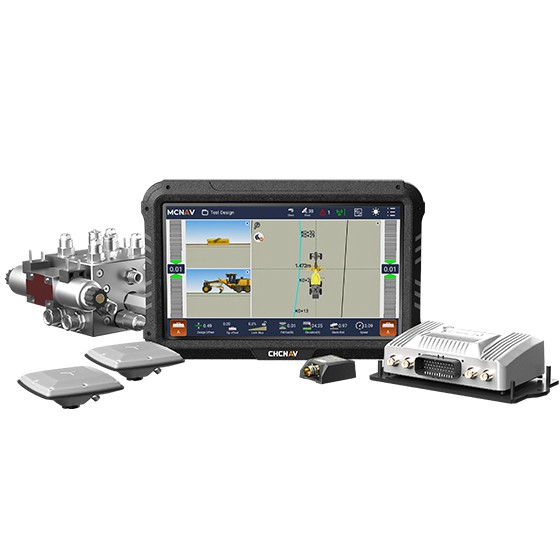

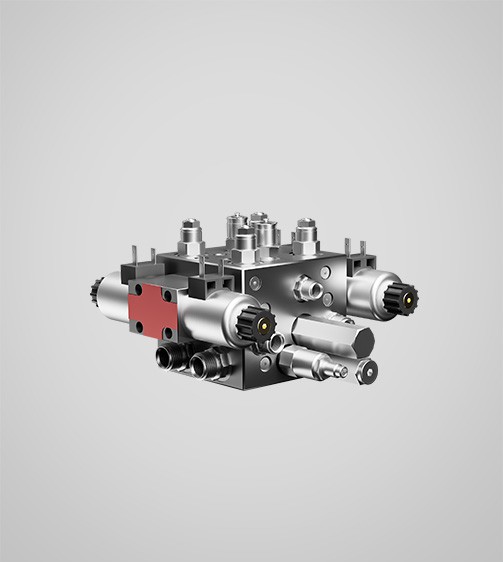

CHCNAV TG63 — это автоматизированная система управления грейдером, созданная для повышения качества и эффективности земляных работ. Она сочетает высокоточные двойные GNSS, IMU, алгоритм механической модели GR-Tech и интеллектуальное гидравлическое управление, обеспечивая точное позиционирование лезвия в любом положении и на любой скорости. Автоматический контроль в реальном времени позволяет ускорить процесс и улучшить качество, устраняя необходимость ручной разметки.
Сферы применения:
- Землеройные работы
- Строительство взлётно-посадочных полос
- Выравнивание дорог

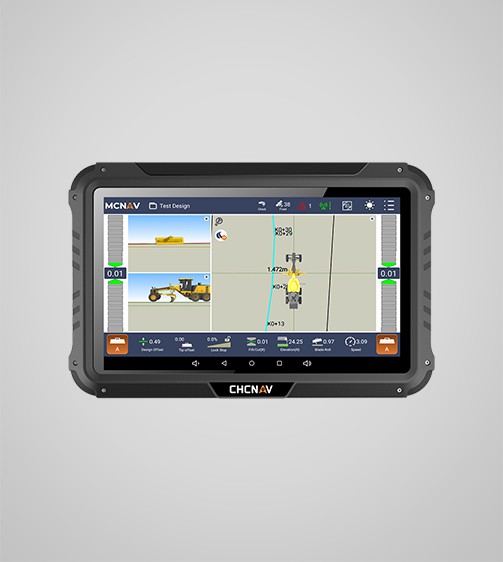

Система оснащена 10,1-дюймовым промышленным сенсорным экраном с удобным интерфейсом MCNAV, который предоставляет полный контроль и отображает подробную информацию о проекте, включая данные о выемке и насыпях, а также зоны геозонирования. Это упрощает работу оператора и повышает точность выполнения задач.
Преимущества CHCNAV TG63:
- Автоматическое управление лезвием в реальном времени для повышения точности и сокращения времени работы
- Высокоточные двойные GNSS и IMU обеспечивают стабильное и точное позиционирование
- Совместимость с гидравлическими системами большинства грейдеров для широкого применения
- Удобный сенсорный интерфейс для быстрого освоения и управления
- Надёжная и прочная конструкция для работы в тяжёлых условиях
Эта система значительно повышает производительность и качество работ, делая процессы более автоматизированными и надежными.
| Целевые | |
|---|---|
| Тип системы | 3D |
| Источник позиционирования | GNSS |
| Управление техникой | |
| Размер | 281 х 181 х 42 мм |
| Вес | 1.5 кг |
| Экран | 10.1 дюймов, 1024*600, 750 кд/м2 |
| Система | 4 Ядра 1.5 ГГц, ОЗУ: 2 Гб, Память: 16 Гб, Android: V6.0.1 |
| Рабочая температура | от -20°C ~ +70°C |
| Температура хранения | от -40°C ~ +85°C |
| Класс защиты | IP65 |

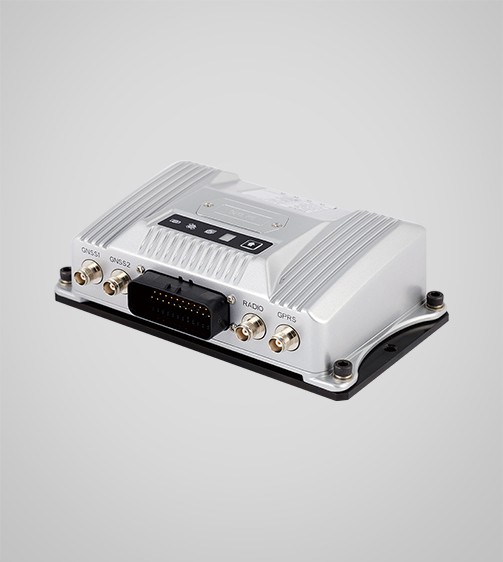

| Приемник | |
| Размер | 207 х 136.5 х 61 мм |
| Вес | 1.2 кг |
| Напряжение | 7–36 В постонного тока |
| Кинематика в реальное время (RTK) | H: 10 мм + 1 ppm RMS | V: 15 мм + 1 ppm RMS |
| Рабочая температура | от -25°C ~ +75°C |
| Температура хранения | от -30°C ~ +85°C |
| Класс защиты | IP65 |

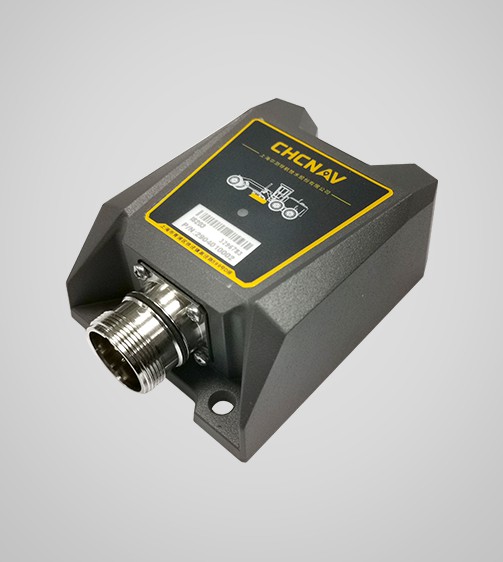

| Датчик | |
| Размер | 97 х 72 х 37 мм |
| Вес | 400 г |
| Внешний источник питания | 6–36 В постонного тока |
| Статическая точность (RMS) | ± 0.1 ° |
| Динамическая точность (RMS) | ± 0.3 ° |
| Устойчивость к ударной нагрузке | 50 г/6 мс |
| Вибрации | 5 grms, 10~400 Гц, 4 Н/ось |
| Рабочая температура | от -40°C ~ +85°C |
| Температура хранения | от -50°C ~ +85°C |
| Класс защиты | IP67 |
| Антенна | |
| Размер | 140 х 140 х 55 мм |
| Вес | 700 г |
| Внешний источник питания | 3 ~ 6 В постоянного тока |
| Усиление | 40±2 дБ |
| Коэффициент шума | ≤2 дБ |
| Устойчивость к нагрузке | 50 г/6 мс |
| Вибрации | 5 grms, 4 ~ 250 ГЦ, 0.5 H/Ось |
| Рабочая температура | от -20°C ~ +70°C |
| Температура хранения | от -50°C ~ +85°C |
| Класс защиты | IP68 |
