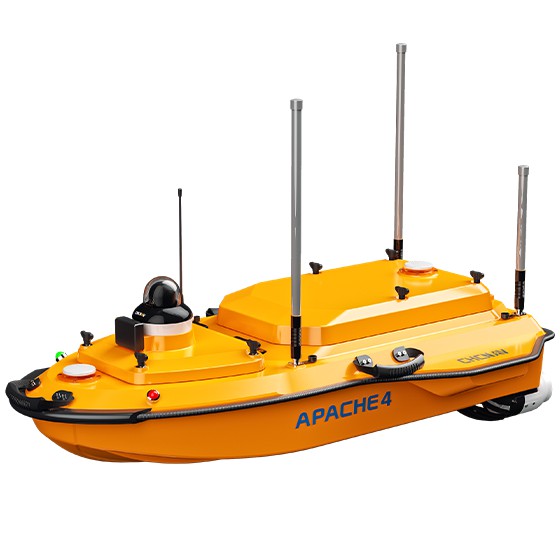

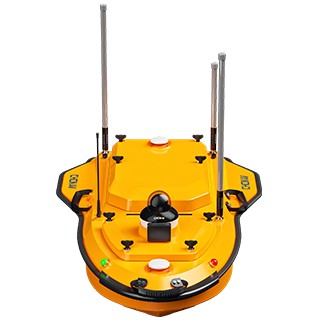

CHCNav APACHE 4 Морський безпілотник
| Макс. швидкість | 6 м/c |
| Ехолот | Однопроменевий |
Телефонуйте нам з усіх питань, пов'язаних з цим товаром:
+38 (095) 873-67-32

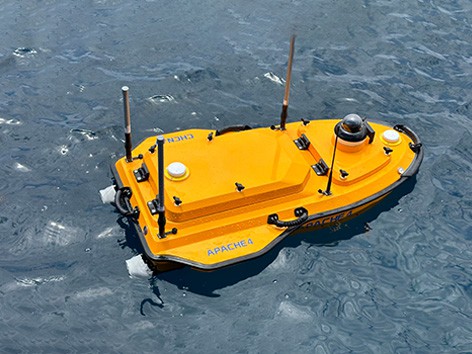

CHCNAV APACHE 4 — це сучасний морський безпілотний дрон, розроблений спеціально для гідрологічних та батиметричних досліджень. Він поєднує в собі високоточне позиціонування та автоматизоване навігаційне керування, враховуючи особливості роботи оператора під час проведення вимірювань за допомогою ADCP (акустичного доплерівського профілятора течії). Легкий двошаровий корпус, підтримка відеотрансляції та зворотного зв'язку через Android-пульт забезпечують зручність та безпеку під час зйомок.
Сфери застосування:
- Аналіз течії річок
- Дослідження перенесення осаду
- Оцінка ризику повені

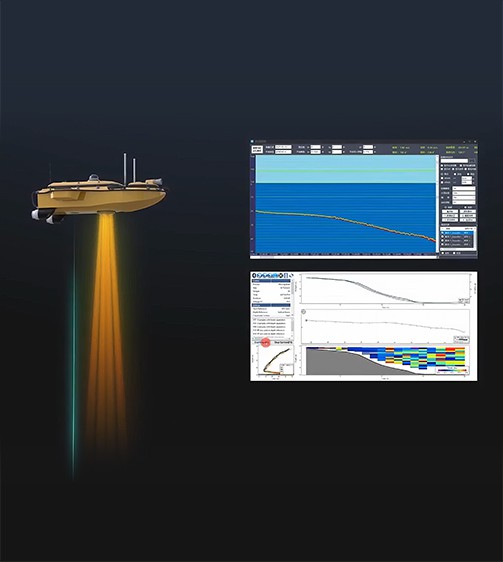

CHCNAV APACHE 4 оснащений автоматичною навігацією, адаптивною технологією для руху за течією та функцією зависання, що значно підвищує точність оцінки швидкості потоку. Навіть за умов ослаблення GNSS-сигналу вбудований модуль GNSS+IMU забезпечує надійне позиціонування та орієнтацію для роботи ADCP та автопілота. Система сумісна з основними моделями ADCP та іншими приладами, включаючи компактні багатопроменеві ехолоти та датчики якості води.
Переваги продукту:
- Високоточні гідрографічні вимірювання з автоматичним керуванням
- Точна навігація під мостами із компенсацією коливань корпусу
- Універсальна сумісність із різними приладами ADCP та ехолотами
- Вбудований однопроменевий ехолот для розширення можливостей зондування
- Просунутий навігаційний контролер із адаптивною технологією потоку та функцією зависання
CHCNAV APACHE 4 забезпечує ефективну та точну роботу в найскладніших умовах, значно розширюючи можливості гідрологічних та батиметричних досліджень.
| Фізичні характеристики | |
|---|---|
| Розмір корпусу | 1200 х 750 х 400 мм |
| Матеріал | Макромолекула поліефірного вуглецевого волокна |
| Вага (без навантаження та батареї) | 13 кг |
| Макс. корисне навантаження | 35 кг |
| Захист від хвиль | 2-й рівень |
| Захист від вітру | 3-й рівень |
| Конструкція корпусу | Трикорпусне судно |
| GNSS | Внутрішня подвійна антена ГНСС |
| Водонепроникність | IP67 |
| Статична осадка | 12 см |
| Колір індикатора | Двоколірна (відображення статусу супутника та позиціонування) |
| Камера | Всеспрямоване відео 360 ° |
| Монтажний отвір ADCP | 240 мм |
| Сумісність з ADCP | Сумісність з M9, RiverPro, RiverRay, RioGrande, RCP та іншими навігаційними ADCP |

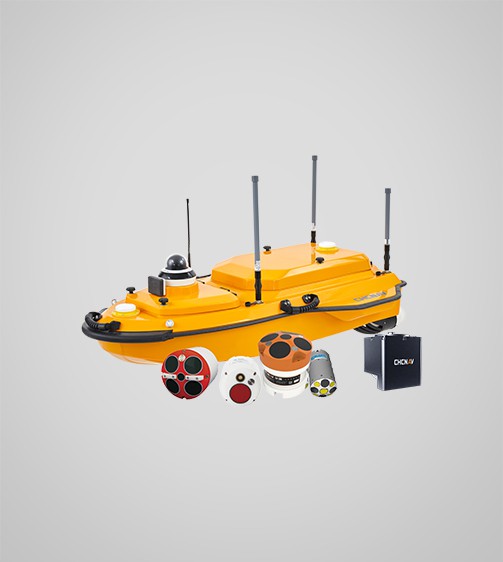

| Доступні прилади | ADCP, інтегрований компактний багатопроменевий ехолот, гідролокатор бокового огляду, монітор якості води, відро для відбору проб |
| Безпека | Автоматичний обхід перешкод на міліметрових хвилях, оснащений бампером та подвійною конструкцією корпусу, автоповернення при розряді батареї або втрати сигналу |
| Відстань та діапазон обходу перешкод | 0.2~40 м (Н & V: 112°x 14°) |

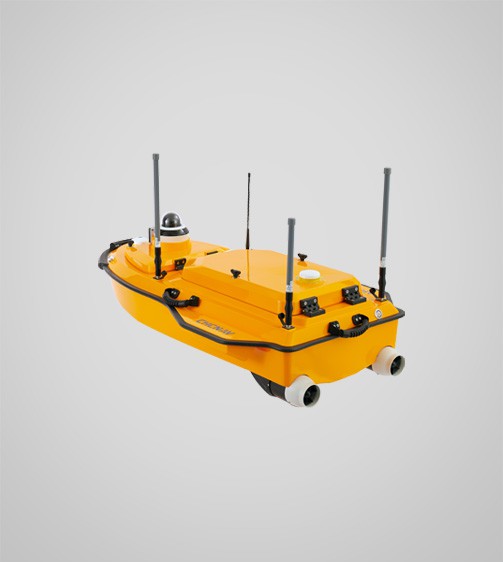

| Двигун | |
| Тип | Безщітковий електродвигун постійного струму |
| Контроль спрямування | Поворот без кермового керування |
| Номінальна потужність двигуна | 1000 Вт |
| Макс. швидкість двигуна | 7200 RPM |
| Встановлення двигуна | Підключаємий |
| Ємність літій-іонного акумулятора | 32.4 В, 23.1 Агод * 4 літієві батареї, що перезаряджаються |
| Тривалість роботи батареї | 8 год @ 1.5 м/с (від 2-х комплектних батарей) |
| Джерело живлення | Підтримка незалежного живлення від однієї батареї або збалансованого живлення двох батарей. |
| Заміна батареї | Підтримується гаряча заміна |
| Макс. швидкість | 6 м/c |
| Дистанційне керування | |
| Яскравість | 1000 ніт |
| Розширення екрану | 1920 x 1200 " |
| ОЗП | 4 Гб |
| Пам'ять | 64 Гб |
| Час роботи | 5 г |
| Частота | 2.4 Гц |
| Периферійний інтерфейс | USB port, Nano SIM card slot, TF card Макс. 128 Гб, Type-C |
| Зв'язок | |
| Передача даних | Стандартний 4G та пульт дистанційного керування |
| Дистанційне керування | 4G і 2.4 Гц дистанційне керування |
| Дальність дистанційного керування | 3 км (дистанційного); безлімітно (4G) |
| Зарезервований інтерфейс | 2x RJ45 порта; 3x RS232 порта, 1x RS485 порт |
| Режим навігації | Ручний або автопілот |
| Водонепроникність головного управління | IP67 |
| Зберігання даних | Локальне сховище (багатоканальне) або віддалене сховище |
| Позиціювання | |
| Системи GNSS | BDS B1I/B2I /B3I, GPS L1C/A/L2P(Y)/L2C/L5, Galileo E1/E5a/E5b, GLONASS L1/L2, QZSS L1/L2/L5 |
| Кіл-сть каналів | 1408 |
| Одинарне позиціонування | H: 1.5 м | V: 2.5 м |
| Точність позиціонування DGNSS | H: 0.4 м + 1 ppm | V: 0.85 м + 1 ppm |
| Точність позиціонування RTK | H: ±8 мм + 1 ppm | V: ±15 мм + 1 ppm |
| Радіо протоколи | Satel 3AS protocol, CHC protocol (1), TT450 protocol, Transparent Transport Protocol |
| Точність спрямування | 0.1 ⁰ при базовій лінії 0.915 м |
| Стабільність інерційної навігації | 6 ⁰/година (точність загасання 1 м через 20 с) |
| Швидкість оновлення IMU | 200 Гц |
| D270 ехолот | |
| Ехолот | Однопроменевий |
| Тип даних | CHCGD (1) , NMEA SDDPT/SDDBT, original waveform |
| Операційна система | Linux |
| Вага | 0.84 кг |
| Діапазон глибин | від 0.15 м до 200 м |
| Точність вимірювання глибини | ±0.01 м + 0.1% x глубину |
| Мінімальна зміна глибини | 0.01 м |
| Максимальна частота дискретизації | 30 Гц |
| Частота | 200 кГц |
| Кут променя | 6.5° ± 1° |
| Діапазон регулювання швидкості звуку у воді | 1400–1700 м/с |
| Напруга живлення | 10-36 В постійного струму |
| Водонепроникність | IP67 |
| Вбудований датчик температури води | від -55 ° C ~ + 100 ° C, корекція швидкості звуку в реальному часі |
| Максимальна потужність передачі | 300 Вт |
| Споживання електроенергії | 10 Вт |
| ПЗ | |
| Назва | Easysail |
