CHCNav AlphaUni 20 MMS Мобільна LiDAR-система
| Макс. ефективна швидкість вимірювання | 2 000 000 точ/сек |
| Макс. кількість зворотних імпульсів | до 16 |
Телефонуйте нам з усіх питань, пов'язаних з цим товаром:
+38 (095) 873-67-32

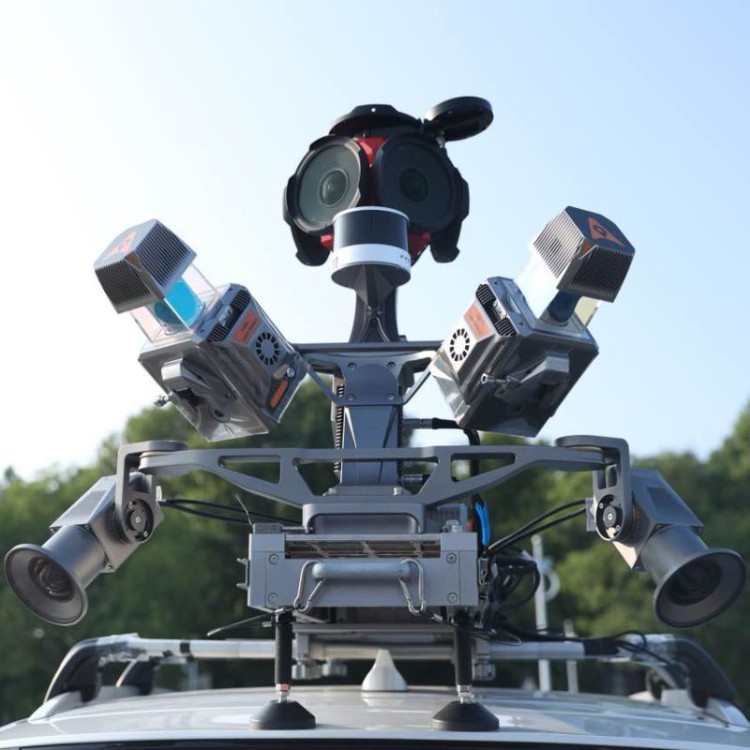

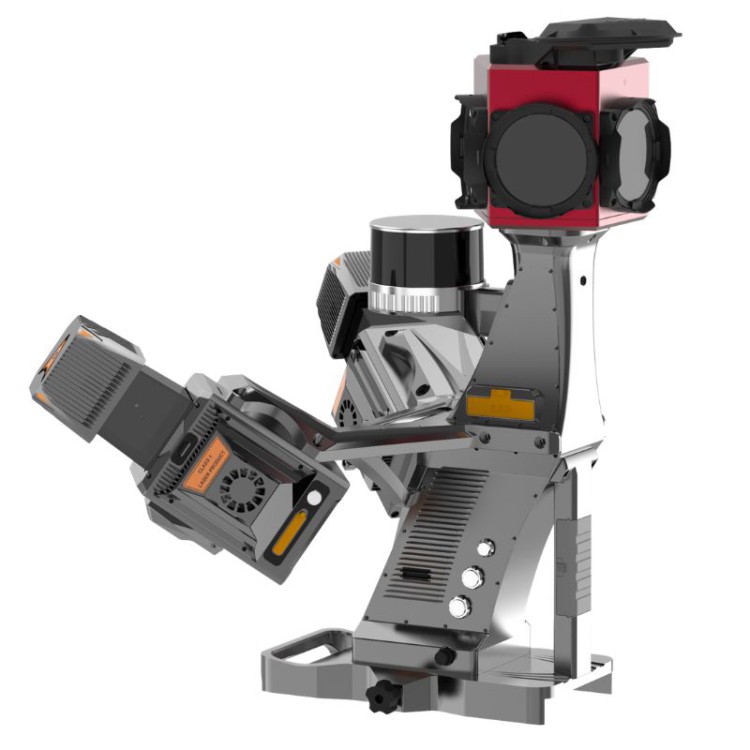

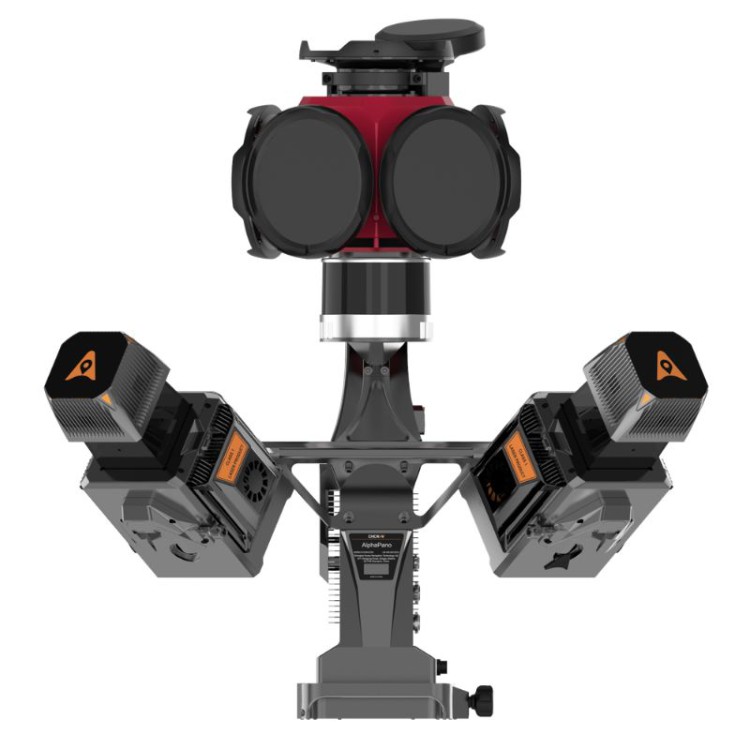

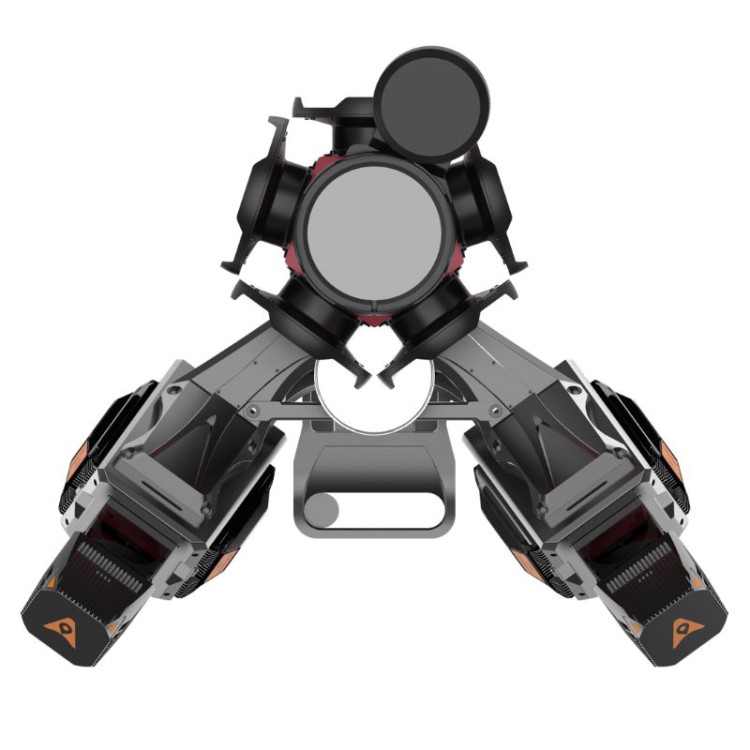

CHCNAV AU20 MMS — це високоточна система мобільного картографування, спеціально розроблена для встановлення на транспортні засоби. Завдяки вдосконаленому LiDAR-сканеру система створює високодеталізовані та точні 3D-моделі об'єктів на землі. Платформа нового покоління підтримує інтеграцію різноманітних датчиків, що робить її універсальною для будь-яких проєктів, а алгоритми на базі штучного інтелекту забезпечують інтелектуальну попередню обробку даних.
Сфери застосування:
- Картографування та зйомка автомобільних доріг
- Управління інфраструктурою та дорожніми активами
- Проєкти реконструкції, розширення та виконавча зйомка
Система оснащена лазерною технологією четвертого покоління (RWP), яка забезпечує швидкість зйомки до 2 мільйонів точок на секунду в радіусі 250 метрів. Завдяки точності 5 мм та прецизійності 3 мм, AU20 MMS ідеально фіксує дрібні елементи дороги, такі як каналізаційні люки або товщина дорожньої розмітки. Багатоциклова лазерна технологія збільшує щільність хмари точок у чотири рази, гарантуючи неперевершену якість деталізації узбіч та поверхні.
Переваги CHCNAV AU20 MMS:
- Висока точність та деталізація. Точність 5 мм та прецизійність 3 мм для фіксації найменших деталей дорожнього покриття.
- Висока щільність даних. Швидкість сканування до 2 000 000 точок/сек та 200 обертів на секунду.
- Штучний інтелект. AI-алгоритми значно покращують та прискорюють процеси обробки даних в офісі.
- Гнучка інтеграція. Платформа підтримує підключення широкого спектра додаткових датчиків.
- Ефективність у полі. Далекобійний сканер та збільшена щільність точок дозволяють швидко виконувати зйомку великих інфраструктурних об'єктів.
CHCNAV AU20 MMS — це потужний інструмент, що перетворює будь-який транспортний засіб на мобільну систему 3D-сканування, надаючи професіоналам найкраще рішення для збору геопросторових даних.
| Загальна продуктивність системи | |
|---|---|
| Кріплення | Підтримує автомобільні, повітряні, ранцеві та інші носії; підтримує камери LB5+, LB6, Basler та інші; забезпечує одночасне захоплення даних із до 8 камер. |
| Розмір приладу | Одна головка: 528*301*638 мм; Дві головки: 505*604*609 мм мм |
| Пам'ять | 512 ГБ, опціонально 1 ТБ (повітряні носії) Зовнішній жорсткий диск 2 ТБ (автомобільні носії) Гб |
| Система візуалізації | Зовнішні камери Ladybug5+ (30 МП) або Ladybug6 (72 МП) |
| Система позиціонування та орієнтації | |
| Системи GNSS | GPS:L1,L2,L5 GLONASS:L1,L2 BEIDOU:B1,B2,B3 GALILEO:E1,E5a,E5b |
| Швидкість оновлення IMU | 600 Гц |
| Точність орієнтації після постобробки | 0,005° RMS крен/нахил 0,010° RMS курс |
| Точність положення після постобробки | 0,010 м RMS по горизонталі 0,020 м RMS по вертикалі |
| Система візуалізації | |
| Тип камери | Зовнішні камери |
| Роздільна здатність | 30 або 72 Мп |
| Частота кадрів | 10 або 15 fps |
| Розмір сенсора | 2048 × 2448 або 12,288 × 6144 |
| Поле зору | 90% повної сфери |
| Лазер | |
| Клас лазера | 1 |
| Частота повторення лазерних імпульсів (PRR) | від 100 до 2000 кГц |
| Макс. діапазон вим. при ρ> 20% | від 750 до 250 м |
| Макс. діапазон вим. при ρ> 10% | від 1450 до 500 м |
| Макс. діапазон вим. при ρ> 80% | від 530 - 177 м |
| Мінімальна дистанція | 1,5 м |
| Точність | 5 мм (1σ,@ діапазон 50 м) |
| Точність повторення | 3 мм (1σ,@ 50 м) |
| Можливість багатоперіодності | до 7 зон |
| Механізм сканування | Дзеркало, що обертається |
| Макс. ефективна швидкість вимірювання | 2 000 000 точ/сек |
| Швидкість сканування | 10–200 вим./с |
| Макс. кількість зворотних імпульсів | до 16 |
| Форма хвилі | Повна |
| Робоче середовище | |
| Робоча температура | від -20°C до +50°C |
| Температура зберігання | від -20°C до +65°C |
| IP-рейтинг | IP64 |
| Вологість (робоча) | 80%, без конденсації |
| Живлення | |
| Вхідна напруга | 24 В постійного струму (20 - 27 В) |
| Потужність | Дві головки - 150 Вт |
| ПЗ | |
| Попередня обробка | CoPre |
| Пост обробка | CoProcess |
