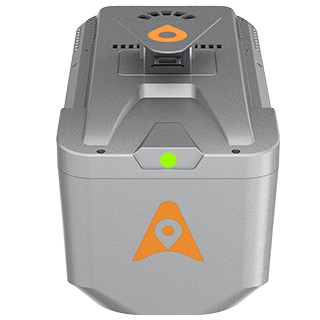

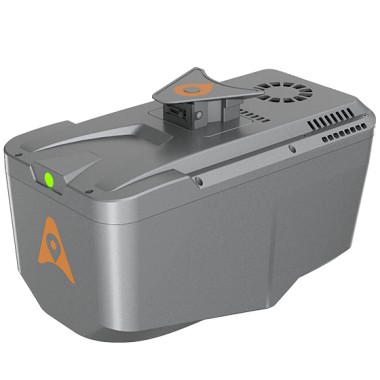

CHCNav Повітряна система LiDAR+RGB AlphaAir 10
Системи LiDAR
Арт.: AlphaAir 10
CHCNAV AlphaAir 10 — компактний авіаційний LiDAR із точністю 5 мм та дальністю до 800 м. Сканує 500 000 т/с, підтримує до 8 відбиттів, забезпечує деталізовані 3D-моделі навіть у складних умовах рельєфу та під рослинністю.
Товар у наявності
Ціна:
2 275 000 грн.
Характеристики
| Макс. ефективна швидкість вимірювання | 500 000 точ/сек |
| Макс. кількість зворотних імпульсів | до 8 |
Усі характеристики
Сервісне обслуговування
Телефонуйте нам з усіх питань, пов'язаних з цим товаром:
+38 (095) 873-67-32
Або
Опис
Високоточний лідер AA10 поєднує в собі сучасний навігаційний алгоритм і сканер CHCNAV, забезпечуючи повторювану точність вимірювань до 5 мм і абсолютну точність в межах 2-5 см навіть у складних умовах. рельєфу та поверхні в лісових та важкодоступних зонах.
Сфери застосування:
- Створення цифрової моделі рельєфу (ЦМР) та цифрової моделі поверхні (ЦМП)
- Геодезичні обстеження гірничодобувних об'єктів
- 3D-картографування інфраструктурних об'єктів та міської забудови

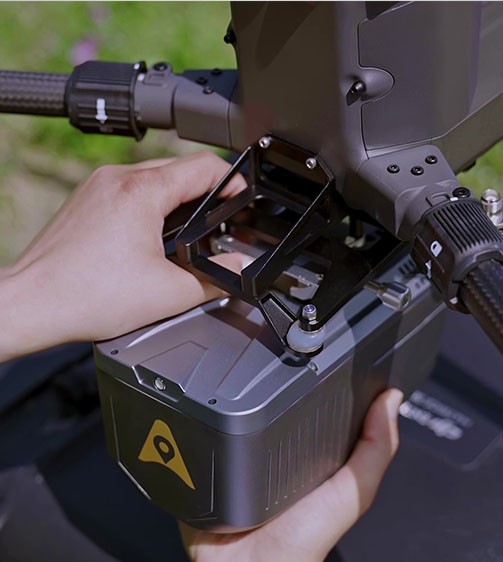

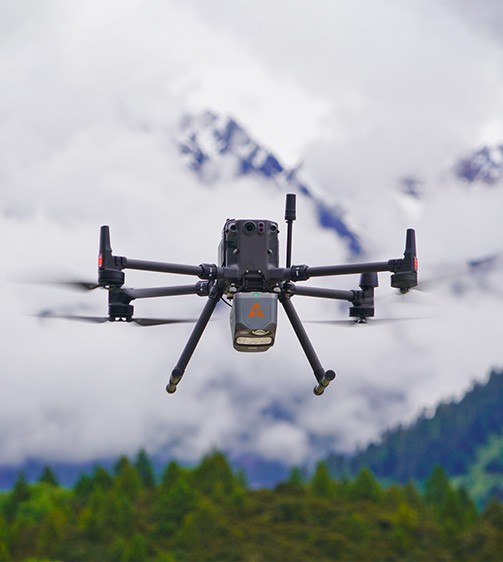

CHCNAV AA10 забезпечує дальність вимірів до 800 метрів і швидкість зйомки 500 000 точок в секунду. Вилучення об'єктів. Компактна вага 1,55 кг і швидка установка через Alphaport роблять його зручним для будь-якого БПЛА.
Переваги CHCNAV AlphaAir 10:
- Висока точність за умов складного рельєфу
- До восьми відбиття сигналу для зйомки через рослинність
- Онлайн-візуалізація даних на пульті оператора
- Мала вага та швидке підключення до дрону
- Захист IP64 для роботи за будь-яких погодних умов
CHCNAV AlphaAir 10 — це надійне рішення для створення точних, реалістичних 3D-моделей та кольорових хмар точок, повністю готове до застосування в польових умовах.
Характеристики
| Загальна продуктивність системи | |
|---|---|
| Абсолютна точність Нz | 2 см ~ 5 см RMS |
| Абсолютна точність Z | 2 см ~ 5 см RMS |
| Кріплення | Швидке встановлення та знімання, легке перемикання між різними платформами БПЛА |
| Вага приладу | 1.55 кг |
| Розмір приладу | 210 x 112 x 131 мм |
| Пам'ять | 512*2 Гб |
| Швидкість копіювання | 80 Мбіт/с |
| Система позиціонування та орієнтації | |
| Системи GNSS | GPS: L1, L2, L5, GLONASS: L1, L2, BEIDOU: B1, B2, B3, GALILEO: E1, E5a, E5b |
| Швидкість оновлення IMU | 500 Гц |
| Точність орієнтації після постобробки | 0,006° RMS тангаж/крен; 0,019° RMS курс |
| Точність положення після постобробки | 0.010 м RMS Н, 0.020 м RMS V |
| Система візуалізації | |
| Роздільна здатність | 45 Мп |
| Фокусна відстань | 21 мм |
| Розмір сенсора | 36 х 24 мм (8184 х 5460) |
| Розмір пікселя | 4.4 мкм |
| Мінімальний інтервал зйомки | 1 с |
| Поле зору | 81.2° х 59.5° |
| Лазер | |
| Клас лазера | 1 |
| Частота повторення лазерних імпульсів (PRR) | 100 кГц, 300 кГц, 500 кГц кГц |
| Макс. діапазон вим. при ρ> 20% | від 400 до 215 м |
| Макс. діапазон вим. при ρ> 80% | від 800 до 280 м |
| Макс. робоча висота польоту над рівнем землі @ρ>20% | від 317 до 170 м |
| Кут розходження лазерного променя | 0.032 ° |
| Мінімальна дистанція | 10 м |
| Точність | 15 мм (1σ,@150 м) |
| Точність повторення | 5 мм (1σ,@150 м) |
| Поле зору | 75 ° |
| Макс. ефективна швидкість вимірювання | 500 000 точ/сек |
| Швидкість сканування | 50 ~ 250 вим./с |
| Макс. кількість зворотних імпульсів | до 8 |
| Форма хвилі | Повна |
| Робоче середовище | |
| Робоча температура | від -20°C до +50°C |
| Температура зберігання | від -20°C до +60°C |
| IP-рейтинг | IP64 |
| Вологість (робоча) | 80%, без конденсації |
| Живлення | |
| Вхідна напруга | 24 В постійного струму (13 ~ 27 В) |
| Потужність | 40 Вт |
| Джерело живлення | Залежно від акумулятора БПЛА або від Skyport (DJI M300/M350) |
| ПЗ | |
| Попередня обробка | CoPre |
| Пост обробка | CoProcess |
