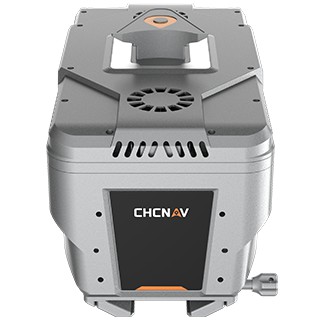

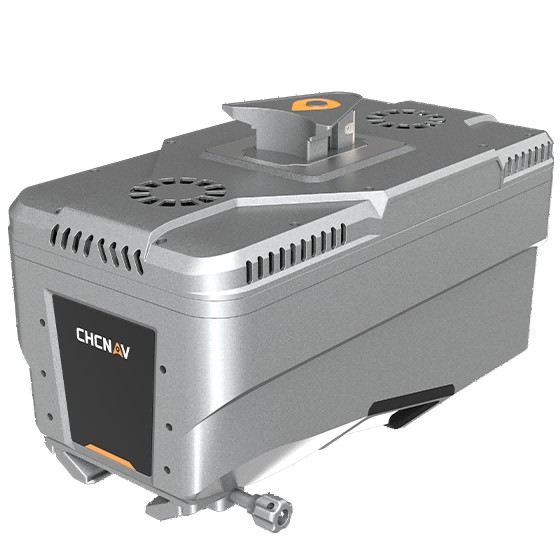

CHCNAV Воздушная система LiDAR Premium AlphaAir 15
| Макс. эффективная скорость измерения | 2 000 000 точ/сек |
| Количество возвращений | 16 |
Звоните нам по всем вопросам, связанным с этим товаром:
+38 (095) 873-67-32
Лидарная система AA15 от CHCNAV обеспечивает выдающееся качество данных благодаря технологии наклонной призмы, запатентованной производителем. Устройство демонстрирует линейную точность до 15 мм при дальности сканирования до 150 м. Встроенная оцифровка эхо-сигналов и онлайн-обработка волн позволяют создавать точные и насыщенные облака точек. Сканирующее зеркало, вращающееся со скоростью до 600 линий в секунду, и 2 миллиона импульсов в секунду обеспечивают детальное воспроизведение рельефа и объектов.
Сферы применения:
- Картографирование транспортной и дорожной инфраструктуры
- Мониторинг прибрежных и природоохранных территорий
- Съёмка и инвентаризация воздушных линий электропередач

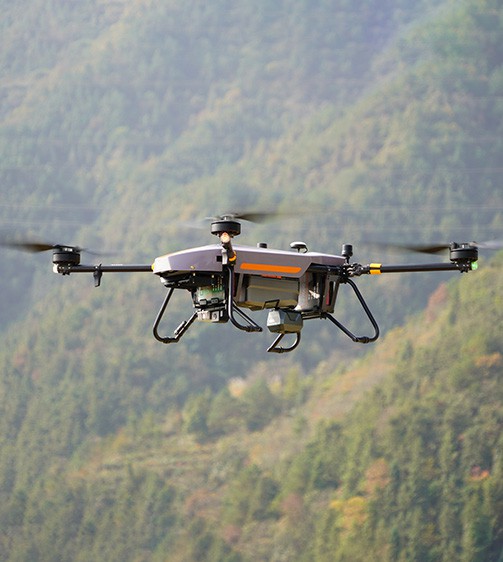

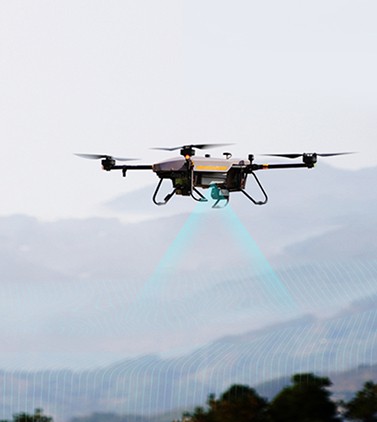

CHCNAV AlphaAir 15 эффективно проникает сквозь густую растительность благодаря поддержке до 16 отражений от одного лазерного импульса и многозонной обработке. Частота 2 миллиона импульсов в секунду повышает вероятность получения точек земли даже в сложных условиях. Система совместима с различными летательными платформами — от БПЛА до лёгких пилотируемых аппаратов — благодаря интерфейсу Alphaport и малому весу в 2,5 кг.
Преимущества CHCNAV AlphaAir 15:
- Точность 15 мм на дальних дистанциях
- До 16 отражений для сквозного сканирования растительности
- Дальность съёмки до 1800 м и высота полёта до 700 м
- Совместимость с внешними камерами высокого разрешения
- Полный программно-аппаратный комплекс для съёмки и обработки
CHCNAV AlphaAir 15 — это надёжное решение для масштабного картографирования, включая коридорные объекты, городскую застройку и природные зоны, где требуется высокая плотность точек и детализация.
| Cистемы LiDAR | |
|---|---|
| Абсолютная точность Нz | 2 см ~ 5 см RMS |
| Абсолютная точность Z | 2 см ~ 5 см RMS |
| Крепление | Быстрая установка и снятие, легкое переключение между различными платформами БПЛА, RPAS, малыми пилотируемыми самолетами и вертолетами |
| Вес прибора | 2.5 кг |
| Размер прибора | 247 х 126 х 156 мм |
| Память | 512 Гб (Опционально 1 Тб) Гб |
| Скорость копирования | 80 Мбит/с |
| Система визуализации | Внешняя камера C5/C30, (опционально для сторонних наклонных или ортогональных камер) |
| Система позиционирования и ориентации | |
| Системы GNSS | Мультичастотный GPS, ГЛОНАСС, Galileo BeiDou, SBAS и QZSS созвездие, L-диапазон |
| Скорость обновления IMU | 600 |
| Точность ориентации после постобработки | 0,005° RMS тангаж/крен; 0,010° RMS курс |
| Точность положения после постобработки | 0.010 м RMS Н, 0.020 м RMS V |
| Система визуализации | |
| Разрешение | 45 Мп |
| Фокусное расстояние | 21/35 |
| Размер сенсора | 36 х 24 мм (8184 x 5460) |
| Размер пикселя | 4.4 |
| Минимальный интервал съемки | 1 с |
| Поле зрения | 81.2° х 59.5° / 53.4° х 37.8° |
| Лазер | |
| Класс лазера | 1 |
| Частота лазерных импульсов | 100 кГц, 200 кГц, 300 кГц, 400 кГц, 500 кГц, 800 кГц, 1 МГц, 1.5 МГц, 2 МГц |
| Макс. диапазон изм. при ρ> 20% | от 900 до 272 м |
| Макс. диапазон изм. при ρ>80% | от 1800 до 500 м |
| Макс. рабочая высота полета над уровнем земли @ρ>20% | от 700 до 200 м |
| Угол расхождения лазерного луча | 0.032 ° |
| Минимальные отсчеты | 5 м |
| Точность | 15 мм (1σ,@150 м) |
| Точность повторения | 5 мм (1σ,@150 м) |
| Возможность многопериодности | до 7 зон |
| Поле зрения | 75 ° |
| Механизм сканирования | Вращающееся зеркало |
| Макс. эффективная скорость измерения | 2 000 000 точ/сек |
| Скорость сканирования | 2 000 000 изм./с |
| Количество возвращений | 16 |
| Форма волны | Полная |
| Рабочая среда | |
| Рабочая температура | от -20°C до +50°C |
| Температура хранения | от -20°C до +60°C |
| IP-рейтинг | IP64 |
| Влажность (рабочая) | 80%, без конденсации |
| Питание | |
| Входное напряжение | 24 В постоянного тока (15 ~ 27 В) |
| Мощность | 60 |
| ПО | |
| Предварительная обработка | CoPre |
| Пост обработка | CoProcess |
