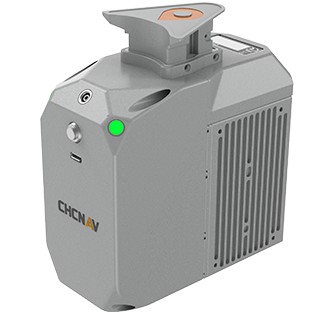

CHCNAV Воздушная система LiDAR+RGB AlphaAir 450
| Макс. эффективная скорость измерения | 240 000 точ/сек |
| Количество возвращений | 3 |
Звоните нам по всем вопросам, связанным с этим товаром:
+38 (095) 873-67-32

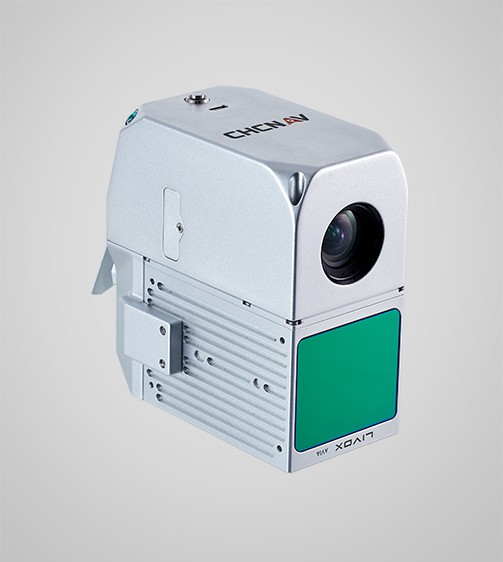

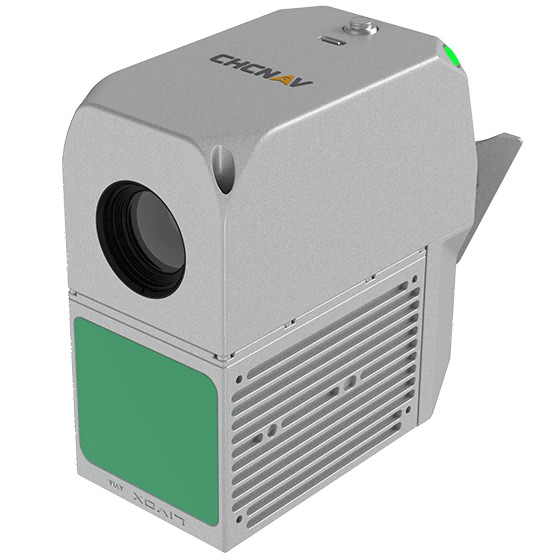

CHCNAV AlphaAir 450 — это легкая и высокоточная лидарная система для БПЛА, оснащенная сканером Livox Avia и встраиваемой камерой высокого разрешения. Вес прибора играет ключевую роль при аэрофотосъемке: чем легче устройство, тем дольше и продуктивнее может летать дрон. AA450 позволяет сканировать на дальности до 450 м, обеспечивая высокую плотность точек на поверхности, что особенно важно при работе на больших площадях.
Сферы применения:
- Картографирование русел рек и водоразделов
- Инспекционные облеты инженерных сооружений и объектов инфраструктуры
- Геодезические обследования на горнодобывающих предприятиях

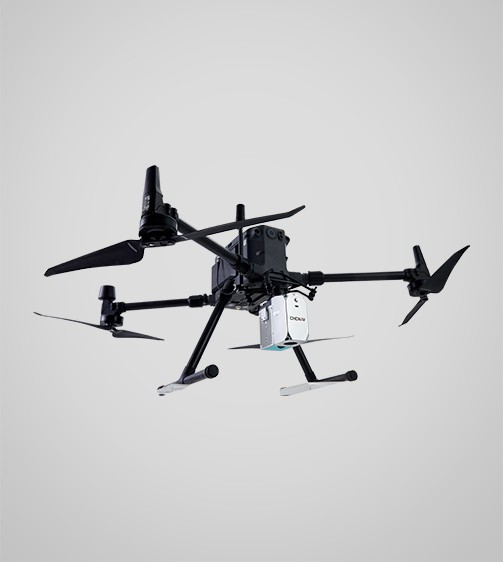

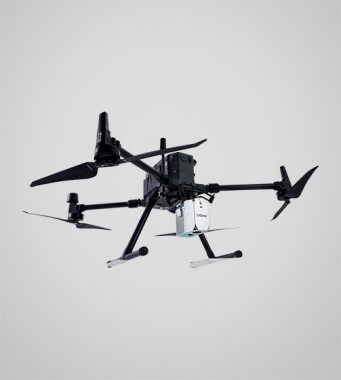

Интеграция промышленного ГНСС та ИМУ высокой точности обеспечивает абсолютную точность результатов в пределах 5-10 см. Благодаря поддержке Skyport, устройство совместимо с DJI M300, а также другими БПЛА, включая мультикоптеры. Система легко устанавливается и адаптируется под разные платформы. Степень защиты IP64 и рабочий температурный диапазон от –20 до +50 °C обеспечивают надежность в любых условиях.
Преимущества CHCNAV AlphaAir 450:
- Лёгкий вес для увеличения продолжительности полета
- Высокая плотность точек при дальности сканирования до 450 м
- Абсолютная точность данных 5–10 см
- Универсальная совместимость с БПЛА DJI и сторонними платформами
- Надежная работа при экстремальных погодных условиях
CHCNAV AlphaAir 450 делает передовые технологии 3D-моделирования доступными более широкому кругу пользователей, предлагая баланс между точностью, простотой и стоимостью.
| Cистемы LiDAR | |
|---|---|
| Абсолютная точность Нz | <10 см |
| Абсолютная точность Z | <5 см |
| Условия точности | Без контрольных точек, на высоте полета 50 м над уровнем земли |
| Крепление | Skyport для DJI M300, внешний источник питания с выделенным портом для других БПЛА (интерфейс CHCNAV Alphaport) |
| Вес прибора | 0.95 кг |
| Размер прибора | 128 х 128 х 675 мм |
| Порты | 1 х порт для антенны GNSS Интерфейс Skyport, 1 х USB Type-C, скорость копирования до 160 Мбит/с |
| Память | 256 Гб |
| Плотность точек при скорости БПЛА 5 м/с (18 км/ч) | 570 точек/кв.м на высоте 50 м над уровнем земли, 280 точек/кв.м на высоте 100 м над уровнем земли |
| Территория покрытия | Площадь 2 км2 за 30 минут полета БПЛА |
| Способ управления | Запуск одним нажатием или дистанционное управление с помощью DJI M300 Smart controller enterprise |
| Транспортировочный кейс | 1 х защищенная мягкая сумка с индивидуальной вырезанной пеной |
| Система позиционирования и ориентации | |
| Системы GNSS | Двухчастотный GNSS GPS, ГЛОНАСС, BeiDou, Galileo, частота дискретизации 5 Гц |
| Скорость обновления IMU | 500 |
| Точность ориентации после постобработки | 0,01° RMS тангаж/крен; 0.04° RMS курс |
| Точность положения после постобработки | 0.010 м RMS Н, 0.020 м RMS V |
| Система визуализации | |
| Тип камеры | Встроенная калиброванная |
| Разрешение | 26 Мп |
| Частота кадров | 30 |
| Размер сенсора | 6252 × 4168 |
| Минимальный интервал съемки | 0.6 с |
| Лазер | |
| Класс лазера | 1 |
| Частота лазерных импульсов | 100 кГц, 300 кГц, 500 кГц |
| Макс. диапазон изм. при ρ>10% | 190 м |
| Макс. диапазон изм. при ρ>80% | 450 м |
| Точность | 20 мм (1σ,@20 м), 30 мм (1σ,@100 м) |
| Точность повторения | 15 мм |
| Поле зрения | Н: 70.4 х V: 4.5 ° |
| Макс. эффективная скорость измерения | 240 000 точ/сек |
| Скорость сканирования | 240 000 изм./с |
| Количество возвращений | 3 |
| Рабочая среда | |
| Рабочая температура | от -20°C до +50°C |
| Температура хранения | от -20°C до +65°C |
| IP-рейтинг | IP64 |
| Влажность (рабочая) | 80%, без конденсации |
| Питание | |
| Входное напряжение | 12 ~ 14 В постоянного тока |
| Мощность | 32 Вт, мин. 2А |
| Источник питания | В зависимости от аккумулятора БПЛА или Skyport от DJI M300 |
| ПО | |
| Предварительная обработка | CoPre |
| Пост обработка | CoProcess |
