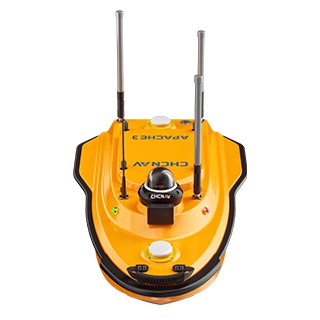

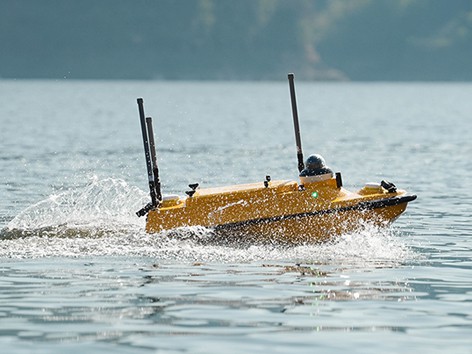

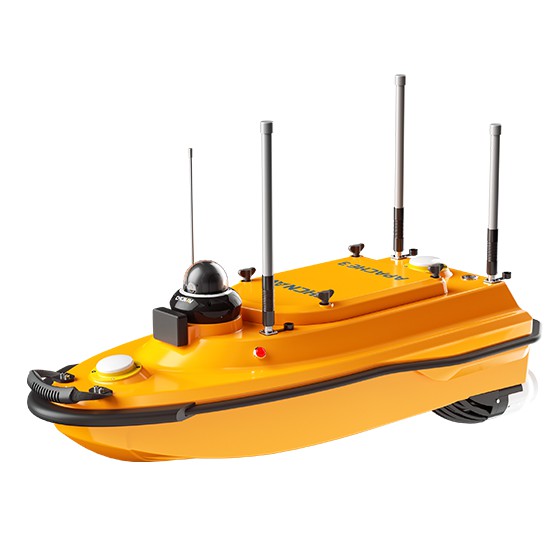

CHCNAV APACHE 3Морской беспилотник
| Макс. скорость | 6 м/c |
| Эхолот | Однолучевой |
Звоните нам по всем вопросам, связанным с этим товаром:
+38 (095) 873-67-32
Корпус морского беспилотного дрона CHCNAV APACHE 3 выполнен из углеродного волокна методом цельного литья, обеспечивая прочность до 10 МПа и улучшенную на 60% ударопрочность. Усиленная алюминиевая крышка повышает жёсткость и снижает деформацию при столкновениях. Легкая конструкция на 30% облегчает транспортировку и развертывание одним человеком, что делает аппарат удобным для работы в полевых условиях.
Сферы применения:
- Картографирование русел рек
- Исследования навигационных каналов
- Батиметрические исследования
CHCNAV APACHE 3 оснащён одночастотным эхолотом D270 с встроенным датчиком температуры воды, что позволяет корректировать скорость звука в реальном времени и повышает точность глубинных измерений. Интеграция GNSS и IMU обеспечивает точное позиционирование и компенсацию движений корпуса, поддерживая высокую точность даже при временных потерях сигнала.
Преимущества CHCNAV APACHE 3:
- Прочный и лёгкий цельный корпус из углеродного волокна
- Управление одним человеком
- Мощный двигатель с длительным временем работы до 7 часов
- Высокоточное позиционирование с компенсацией движений
- Удобное программное обеспечение EasySail с функциями видеотрансляции и планирования маршрутов
CHCNAV APACHE 3 обеспечивает надёжность и эффективность в сложных водных условиях, облегчая выполнение широкого спектра гидрографических задач.
| Морские дроны | |
|---|---|
| Размер корпуса | 1050 х 550 х 390 мм |
| Материал | Высокопрочное, высокомодульное углеродное волокно |
| Литье | Цельное НРТ |
| Вес (без нагрузки и батареи) | 7 |
| Макс. полезная нагрузка | 35 |
| Защита от волн | 2-й уровень |
| Защита от ветра | 3-й уровень |
| Конструкция корпуса | Трехкорпусное судно |
| Водонепроницаемость | IP67 |
| Защита | Оснащен полосами для защиты от столкновений |
| Статическая осадка | 10 |
| Цвет индикатора | Двухцветные (позиционирование и дифференциальный сигнал) |
| Камера | Всенаправленное видео 360° |
| Безопасность | Автоматическое предотвращение препятствий на миллиметровых волнах, бампер, двухкорпусная конструкция, автоматический возврат при разряде батареи или потере сигнала |
| Расстояние и диапазон обхода помех | 0.2–40 м (H: 112°, V: 14°) |
| Двигатель | |
| Тип | Бесщёточный электродвигатель постоянного тока |
| Контроль направления | Поворот без рулевого управления |
| Номинальная мощность двигателя | 800 Вт |
| Макс. скорость двигателя | 7200 ± 5% RPM RPM |
| Установка двигателя | Подключаемый |
| Емкость литий-ионного аккумулятора | 32.4 В, 23.1 Aч |
| Продолжительность работы батареи | 7 ч @1.5 м/с (1 набор батарей, расширяемый) |
| Источник питания | Поддержка одной/двух сбалансированных батарей |
| Замена батареи | Поддерживается гарячая замена |
| Время зарядки | 3 ч |
| Макс. скорость | 6 м/c |
| Удаленное управление | |
| Размер | 346 х 196.5 х 89.4 мм |
| Размер экрана | 10 |
| Коэффициент расширения | 1920 x 1200 |
| ОЗУ | 4 Гб |
| Память | 64 Гб |
| Время работы | 5 ч |
| Частота | 2.4 Гц |
| Периферийный интерфейс | USB, Nano SIM, TF card Макс 128 Гб, Type-C |
| Связь | |
| Передача данных | Стандартный 4G и пульт дистанционного управления |
| Дальность дистанционного управления | 1 км (дистанционного); безлимитно (4G) |
| Слот SIM-карты | Nano SIM |
| Зарезервированный интерфейс | 2 × RS232 порт |
| Режим навигации | Ручной или автопилот |
| Хранение данных | Локальное хранилище (многоканальное) или удаленное хранилище |
| Позиционирование | |
| Системы GNSS | BDS B1I/B2I /B3I, GPS L1C/A/L2P(Y)/L2C/L5, Galileo E1/E5a/E5b, GLONASS L1/L2, QZSS L1/L2/L5 |
| Одинарное позиционирование | H: 1.5 м | V: 2.5 м |
| Точность позиционирования DGNSS | H: 0.4 м + 1 ppm | V: 0.85 м + 1 ppm |
| Точность позиционирования RTK | H: ±8 мм + 1 ppm | V: ±15 мм + 1 ppm |
| Радио протоколы | Satel 3AS, CHC(1) , TT450, Transparent |
| Точность направления | 0.1 ⁰ при базовой линии 1 м |
| Стабильность инерционной навигации | 6 ⁰/час (точность затухания 1 м через 20 с) |
| Скорость обновления IMU | 200 Гц |
| D270 однолучевой эхолот | |
| Эхолот | Однолучевой |
| Тип данных | CHCGD (1), NMEA SDDPT/SDDBT, original waveform |
| Операционная система | Linux |
| Вес | 0.84 кг |
| Диапазон глубин | от 0.1 м до 200 м |
| Точность измерения глубины | ±0.01 м + 0.1% x глубину |
| Минимальное изменение глубины | 0.1 м |
| Максимальная частота дискретизации | 30 Гц |
| Частота | 200 кГц |
| Угол луча | 6.2° ± 1° |
| Диапазон регулировки скорости звука в воде | 1400–1700 м/с |
| Напряжение питания | 10-36 В постоянного тока |
| Водонепроницаемость | IP67 |
| Встроенный датчик температуры воды | от -55°C~+100°C, коррекция скорости звука в реальном времени |
| Максимальная мощность передачи | 300 Вт |
| Потребление электроэнергии | 10 Вт |
| ПО | |
| Название | Easysail |
